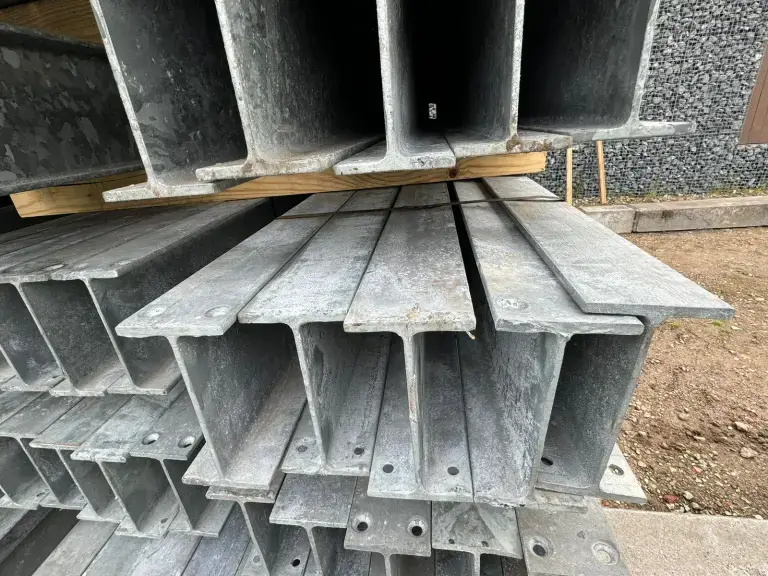

Uma viga IPE é um perfil de aço laminado em forma de I com flanges paralelas , padronizado na Europa (norma EN 10365).
-
IPE 180 : a altura total da viga é de 180 mm .
-

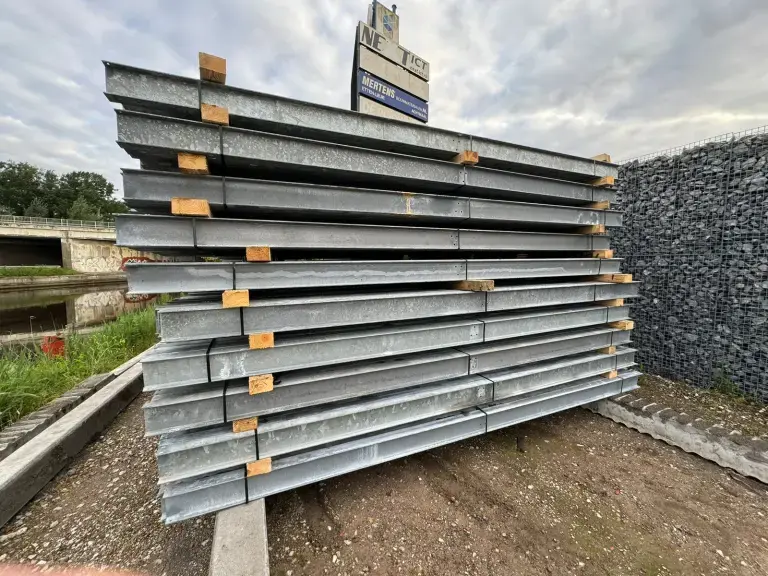

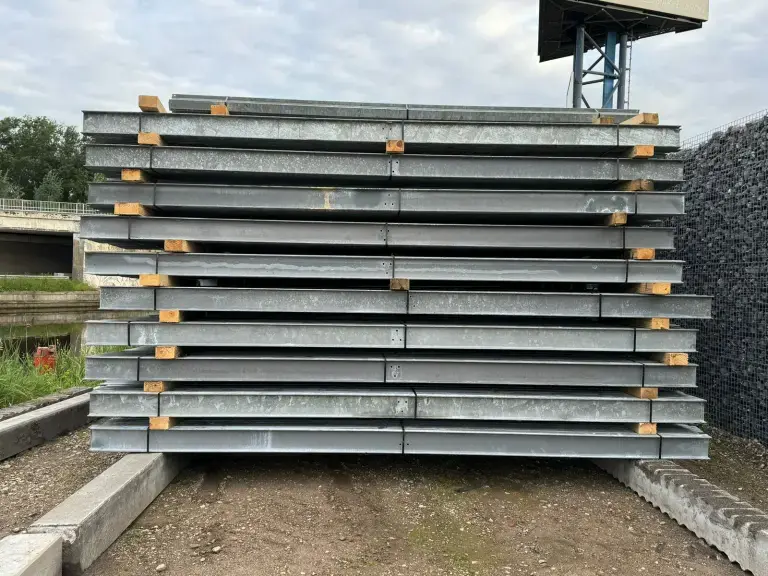

O sufixo (10x) geralmente indica o número de vigas (aqui 10 unidades) ou pode designar uma série específica de peças em uma cotação ou estoque.
Dimensões típicas de um IPE 180
| Característica | Valor aproximado |
|---|---|

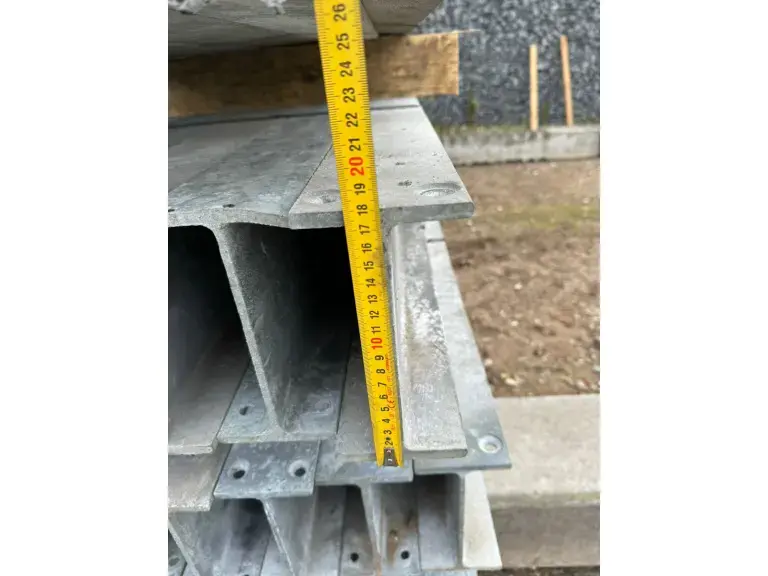

| Altura (h) | 180 mm |
| Largura da asa (b) | 91 mm |
| Espessura da alma | 5 mm |
| Espessura da asa (t) | 6,1 mm |
| Raio de conexão (r) | 10 mm |
| Massa linear | ~23,5 kg/m |
| Momento de inércia Ix | 2050 cm⁴ |
| módulo de seção Wx | 228 cm³ |
Propriedades mecânicas
-
Aço utilizado : S235JR ou S275JR (dependendo do projeto)
-
Limite de escoamento : 235–275 MPa
-
Resistência à tração : ~360–510 MPa
-
Aplicações típicas :
-
Vigas horizontais de suporte de carga em estruturas metálicas
-
Suportes de piso ou teto
-
Passarelas ou estruturas metálicas
-
Benefícios
-
Perfil padronizado fácil de encontrar
-
Mais leve em comparação com HEA/HEB
-
Boa relação resistência/peso para cargas moderadas.
-
Fácil de montar por meio de parafusos ou soldagem.
Limitações
-
Menos rígido que um HEA/HEB da mesma altura
-
Pode pegar fogo se transportado por longas distâncias com cargas concentradas.
-
Para vãos grandes, reforços ou vigas adicionais são frequentemente necessários.
